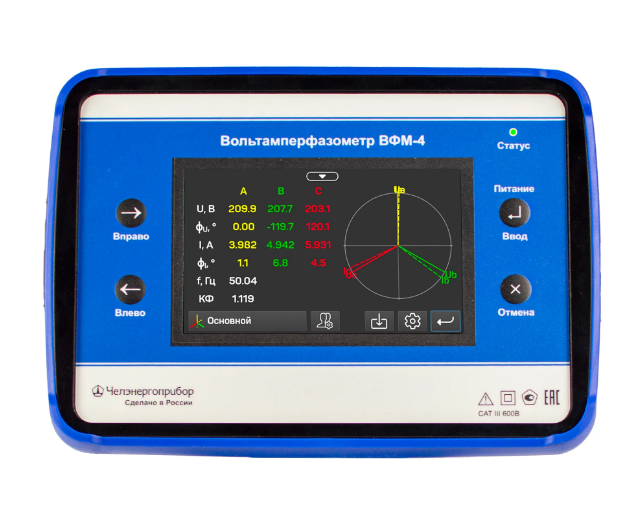

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Вольтамперфазометры ВФМ-4 многофункциональный измеритель, вольтамперфазометр (с функциями ПКЭ)
Новый многофункциональный прибор, который позволяет измерять основные параметры трехфазных и однофазных сетей. Также определять показатели качества электроэнергии и регистрировать аварийные события.
Прибор предназначен для персонала служб релейной защиты и автоматики, энергосбытовых организаций, энергетиков промышленных предприятий, а также широкого круга специалистов, занятых эксплуатацией электроустановок.
Прибор позволяет:
Построение векторной диаграммы
Регистрация аварийных событий
Гармонический состав тока и напряжения
Проверка правильности подключения счетчиков
Осциллографирование сигналов тока и напряжения
Расчет полной, активной и реактивной мощностей
Автоопределение подключенных датчиков тока
| Параметр | Значение |
| измерение напряжения переменного тока | до 700 В с погрешностью ±0,1% |
| измерение напряжения постоянного тока | до 700 В с погрешностью ±0,1% |
| измерение силы переменного тока | до 3000 А (в зав-ти от датчиков тока) |
| с датчиками тока ВФМ-ДТ-10А-П | до 10 А с погрешностью ±0,2% |
| с датчиками тока ВФМ-ДТ-100А-П | до 100 А с погрешностью ±0,2% |
| с датчиками тока ВФМ-ДТ-40А | до 40 А с погрешностью ±1,0% |
| с датчиками тока ВФМ-ДТ-100А | до 100 А с погрешностью ±1,0% |
| с датчиками тока ВФМ-ДТ-500А | до 500 А с погрешностью ±1,0% |
| с датчиками тока ВФМ-ПР-1000А | до 1000 А (3000 А*) с погрешностью ±3,0% |
| измерение силы постоянного тока при использовании датчиков тока ВФМ-ДПТ-100А | до 100 А (600 А*) с погрешностью ±2,0% |
| измерение активной, реактивной и полной мощности | до 2100 кВт/квар/кВА (в зависимости от датчиков тока) |
| измерение частоты напряжения переменного тока | 45...65 Гц с погрешностью ±0,01 Гц;
65...450 Гц |
| связь с ПК | USB-интерфейс |
| питание (при 50% яркости подсветки) | не менее 8 ч |
| масса прибора без принадлежностей, не более | 1,2 кг |
| габариты прибора, не более | 225 х 165 х 60 мм |
| дисплей | сенсорный 5" экран, разрешение 800 х 480 |
*В указанных диапазонах погрешность не нормируется
Комплект поставки «Стандартный»:
| Фото | Наименование/артикул | Применение |
 |
Измерительный прибор 1 шт. | |
 |
Датчики тока поставляются на выбор (заполните идентификатор для заказа) | ДТ поверяются вместе с прибором |
 |
Щупы типа "крокодил" с проводами для измерения напряжения 5 шт. | |
 |
Блок питания с USB-выходом и провод USB для подключения к блоку питания или ПК 1 шт. | |
 |
Руководство по эксплуатации и паспорт 1 шт. | |
 |
Сумка для переноски прибора и принадлежностей 1 шт. |
Комплект поставки «Стандартный» может поставляться с дополнительными аксессуарами:
Дополнительные аксессуары:
| Фото | Наименование/артикул | Применение |
 |
Щуп типа "крокодил" с шириной губок 4 мм 5 шт. (арт. 4201) | |
 |
Удлиненный щуп типа "крокодил" длиной 125мм 5 шт. (арт. 4202) | |
 |
Штыревой щуп 5 шт. (арт. 4203) | |
 |
Удлиненный щуп типа "пинцет" длиной 125 мм 5 шт. (арт. 4204) | |
 |
Удлиненный щуп типа "прокол" 5 шт. (арт. 4205) | |
 |
Магнитный щуп диаметром 6,8 мм 5 шт. (арт. 4206) | |
 |
Настольная подставка для ВФМ-4 1 шт. (арт. 4207) |
