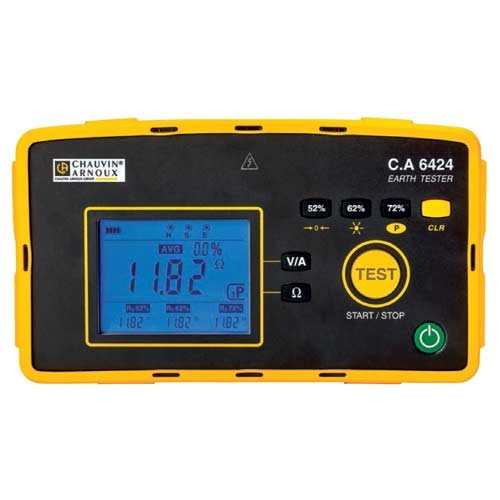

CA 6424 — измеритель сопротивления заземления

CA 6424 — измеритель сопротивления заземления
Артикул: 315084
Модель: C.A 6424
Бренд: Chauvin Arnoux
Артикул производителя: CA 6424

Измеритель сопротивления заземления СА6424 лёгок в использовании и предназначен для работы в полевых условиях, благодаря прочному корпусу IP65. Где бы ни пришлось устанавливать или проверять устройство заземления, тестер заземления СА6424 поможет провести диагностику удобно, быстро, точно, надежно и безопасно.

В тестере заземления СА6424 применен стандартный метод измерения сопротивления 2-х точечным методом, а также измерение сопротивления заземления 3-х точечным методом. Также в данной модели расширен функционал для измерения напряжения и сопротивления стержня.

Для удобства результат измерения и единица измерения непосредственно отображаются на большом дисплее с подсветкой.

Прибор строго соответствует стандартам безопасности (ЭМС МЭК 61326-1; МЭК 61010-2-030/600 В КАТ.-IV) и способен работать в сложных условиях: при высоком напряжении помех, при больших блуждающих в земле токах, при высоком сопротивлении вспомогательных цепей и т.п.

Особенности измерителя сопротивления заземления CA 6424:

  • Измерение сопротивления (2-х точечный метод), 0,05 - 50 кОм;
  • Измерение сопротивления заземления (3-х точечный метод) 0,5 - 50 кОм;
  • Измерение напряжения;
  • Измерение сопротивления стержня;
  • ЖК дисплей с подсветкой;
  • Питание от аккумуляторов;
  • Корпус IP65;
  • Компактный корпус при высокой функциональности.
Параметр Значение
Напряжение (UHE)
Диапазон 0,1–600 В
Разрешение 0,1 В
Погрешность ± (1% П + 1 емр)
Сопротивление (2-точечный метод)
Диапазон 0,05–99,99 Ом/80,0–999,9 Ом/0,800–9,999 кОм/8,00–50,00 кОм
Разрешение 0,01 Ом/1 Ом/10 Ом/100 Ом
Погрешность ± (2% П +10 емр)/±(2% П +2 емр)/±(2% П +1 емр)/±(2% П +1 емр)
Компенсация сопротивления проводов До 5 Ом
Сопротивление заземления (3-точечный метод)
Диапазон 0,5 Ом–50,00 кОм
Разрешение 0,01 Ом/0,1 Ом/1 Ом/10 Ом
Погрешность ±(1% П +10 емр) / ±(1% П +2 емр) / ±(1% П +1 емр)
Частота измерения 128 Гц или 256 Гц
Напряжение без нагрузки 10 В (пиковое значение)
Режим измерения Одиночное или постоянное
Объем памяти Регистры RE@62%;
RE@52%;
RE@72%
Вычисление средних значений Вычисление среднего значения и процента отклонения относительно среднего значения
Измерение сопротивления стержня RH
Диапазон 0,05–9,999 кОм/8–49,99 кОм
Разрешение 1Ω/10Ω
Погрешность ± (10% П + 1 емр)
Измерение напряжения USE
Диапазон 0,05–9,999 кОм/8–49,99 кОм
Разрешение 0,01 В/0,1 В
Погрешность ± (2% П + 2 емр)
Сопротивление по току (посредством дополнительных клещей G72)
Диапазон 0,5–999,9 мА/0,800–9,999 A/8,00–60,00 A
Разрешение 0,1/1/10 мА
Погрешность ±(1% П +4 емр)/±(1% П +2 емр)
Общие характеристики
Индикация Пользовательский ЖК-дисплей, 206 сегментов, подсветка
Режим измерения V, I, R 2P (Ом), R 3P (Ом)
Источник питания 6 аккумуляторов NiMH, время зарядки около 6 ч
Зарядное устройство Внутреннее через сетевой адаптер/USB (входит в комплект поставки)
Автоотключение Возможность отключения
Автономная работа >1500 измерений сопротивления заземления 3-точечным методом при 100 Ом
Условия хранения От -40 до +70 °C (без батареек или аккумуляторов)
Условия эксплуатации От -10 до +50 °C
Защита До 600 В между любыми из 3-х входных клемм
Степень защиты IP/IK IP65 согласно МЭК C60529/IK04 согласно МЭК 50102
Испытание на прочность при падении 1 м согласно МЭК 61010-1
Стандарты / электробезопасность ЭМС МЭК 61326-1;
МЭК 61010-2-030/600 В КАТ.-IV
Соответствие стандарту МЭК 61557 МЭК 61557-1 и МЭК 61557-4
Размеры 223 х 126 x 70 мм
Вес 1 кг
Наименование Количество
1 Измеритель сопротивления заземления CA 6424 1
2 Сетевое зарядное устройство USB 2A 1
3 Шнур питания USB c мини-разъемом 1
4 Аккумуляторные батареи NiMH 6
5 Сумка для переноски 1
6 Краткое руководство на нескольких языках 1
7 Лист данных по безопасности 1
8 информационный лист об аккумуляторной батарее 1
