Мегаомметр Е6-40 предназначен для измерения сопротивления изоляции, а также диагностики состояния изоляции электрических цепей и оборудования не находящихся под напряжением. Также прибор позволяет измерять коэффициент абсорбции, поляризации и внешнее переменное напряжение на клеммах до 600 В.

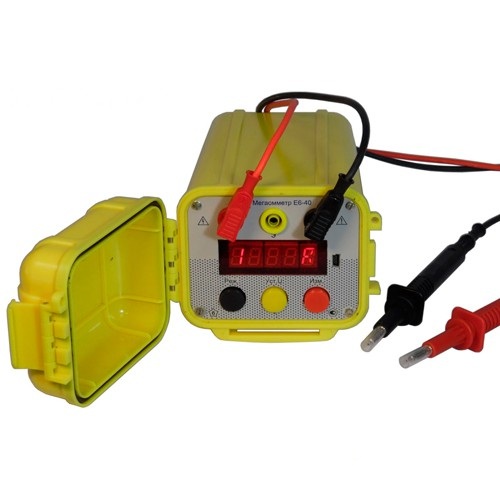

Мегаомметр Е6-40 выполнен в корпусе из ударопрочного поликарбонат (BASF) в переносном исполнении, корпус прибора имеет степень защиты IP-67, что предполагает использование прибора в жёстких условиях эксплуатации и даёт определённые преимущества при использовании в линейных службах.
В приборе применен для отображения информации светодиодный дисплей, который обладает высокой контрастностью изображения даже при пониженной освещённости, большим углом обзора, гарантированной работой при очень низких температурах (до минус 40°).
Питание осуществляется от встроенной, необслуживаемой литий-железо-фосфатной аккумуляторной батареи напряжением 7,2 В и ёмкостью 1100 мА/ч, выбор данной схемы питания также обусловлен климатическим исполнением. Зарядка осуществляется посредством разъёма mini USB на передней панели прибора. При проведении испытаний данный аккумулятор показал высокую надёжность - емкости хватало на 1000 и более измерений. Прибор оснащен системой интеллектуального обслуживания аккумуляторной батареи (абсолютно исключён человеческий фактор - система сама отслеживает состояние батареи и заведомо предупреждает о необходимости зарядки).
Мегаомметр Е6-40 производит измерение сопротивления в диапазоне от 0,1 МОм до 250 ГОм при испытательном напряжении 100, 250, 500, 1000 и 2500 В, так же прибор позволяет измерять коэффициент абсорбции, поляризации и внешнее переменное напряжение на клеммах до 600 В.
Для удобства переноски и использования, мегаомметр оснащён регулируемым ремнём «через плечо» и отстёгиваемой клипсой на ремень.
| Параметр | Значение | ||
| Испытательные напряжения | 100, 250, 500, 1000 и 2500 В | ||
| Относительная погрешность установки напряжения | не более 10% | ||
| Диапазон измеряемых сопротивлений | от 0,1 МОм до 250 ГОм (с автоматическим выбором поддиапазона измерений) | ||
| Погрешность измерения сопротивления изоляции | Диапазон измерения | Погрешность измерения | |
| 0,1 МОм до 1 ГОм | ±(0,03⋅Rx + 3 е.м.р.)1) | ||
| 1 ГОм до 10 ГОм | ±5% | ||
| 10 ГОм до 250 ГОм | ±10%2) | ||
| Пределы измерений | Испытательное напряжение | Минимальное сопротивление | Максимальное сопротивление |
| 100 В | 0,1 МОм | 10 ГОм | |
| 250 В | 0,25 МОм | 25 ГОм | |
| 500 В | 0,5 МОм | 50 ГОм | |
| 1000 В | 1 МОм | 100 ГОм | |
| 2500 В | 2,5 МОм | 250 ГОм | |
| Время установления показаний | не более 30 секунд при электрической ёмкости объекта измерения не более 1 мкф | ||
| Измерение внешнего переменного напряжения | от 50 до 600 В, частота 50 Гц | ||
| Погрешность измерения внешнего напряжения | не более 10% | ||
| Измерение коэффициент абсорбции и поляризации | есть | ||
| Питание | литий-железо-фосфатная аккумуляторная батарея напряжением 7,2В и ёмкостью 1100 мА/ч | ||
| Время готовности мегаомметра после включения питания | не более 5 секунд | ||
| Количество измерений мегаомметром от полностью заряженной аккумуляторной батареи | не менее 500 (при нормальных условиях эксплуатации) | ||
| Система автоматического интеллектуального обслуживания аккумуляторной батареи | есть | ||
| Степень защиты | IP67 по ГОСТ 14254-96 | ||
| Габаритные размеры без упаковки | 95х120х195 мм | ||
| Масса | не более 1,1 кг | ||
| Средний срок службы | 10 лет (не распространяется на АКБ) | ||
| Рабочие условия эксплуатации | |||
| Температура окружающего воздуха | от минус 30 °С до плюс 50 °С | ||
| Относительная влажность воздуха | до 90 % при 30 °С | ||
| Атмосферное давление | от 60 до 106,7 кПа (от 460 до 800 мм рт. ст.) | ||
| Нормальные условия эксплуатации | |||
| Температура окружающего воздуха | от плюс 15 °С до плюс 25 °С | ||
| Относительная влажность воздуха | от 30 до 80 % | ||
| Атмосферное давление | от 84 до 106 кПа | ||
1) Rx - измеренное значение сопротивления, МОм;
2) для получения заявленной погрешности необходимо использовать кабель измерительный экранированный.
| № | Наименование | Количество |
| 1 | Мегаомметр Е6-40 (без интерфейса) | 1 |
| 2 | Кабель измерительный черный | 1 |
| 3 | Кабель измерительный красный | 1 |
| 4 | Зажим типа крокодил красный | 1 |
| 5 | Зажим типа крокодил черный | 1 |
| 6 | Сетевое ЗУ mini USB 1A | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Сумка для щупов | 1 |
| 9 | Упаковка транспортная | 1 |
(поставляется по требованию Заказчика за дополнительную плату)
| № | Наименование | Количество |
| 1 | Кабель измерительный экранированный | 1 |
| 2 | Кабель соединительный желтый | 1 |
| 3 | Методика поверки | 1 |
