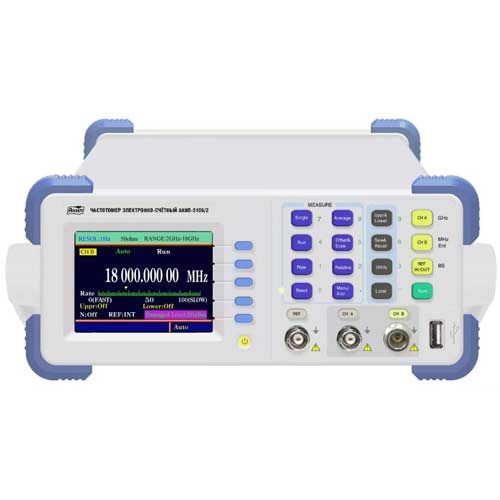

АКИП-5106 — частотомер

АКИП-5106 — частотомер
Артикул: 702088
Модель: АКИП-5106/1
Бренд: АКИП
Цена:
525 540 Р
Доступен для заказа
Выберите комплект
Добавить к сравнению

Особенности частотомера АКИП-5106/1:

  • Двухканальный СВЧ частотомер;
  • Вход канала 1 («А»): 10 Гц…3,2 ГГц;
  • Вход канала 2 («В»): 2…12,4 ГГц;
  • Измерение частоты, математическая обработка данных (множитель + смещение), относительные измерения (rel), усреднение (2…100);
  • Погрешность опорного генератора: ± 1х10-7 (опция: < 5×10-8 в год);
  • Автоматический допусковый контроль (компарирование);
  • Высокое разрешение (9 разрядов/ секунда);
  • Порт USB на передней панели (host);
  • Память: 9 профилей настроек (запись/ вызов);
  • Цветной графически ЖКИ (QVGA);
  • Интерфейс: USB (2), RS-232C;
  • Опция: GPIB
ПараметрЗначение
Канал 1 ("А")*
Диапазон частот10 Гц – 80 МГц;
60 МГц - 3,2 ГГц
Разрешение1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление1 МОм, 50 Ом
Чувствительность25 мВ (диап.f 25 мВ (диап.f < 3 ГГц);
40 мВ (диап.f > 3ГГц);
50 мВ (диап.f 50…80 МГц)
Максимальное входное напряжение1 Вскз (+13 дБм)
Защита входа
Связь по входуAC (закрытый вход)
Фильтр НЧПодавление в полосе до 100 кГц (отключаемый)
Входной коннекторBNC тип
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, по уровню АМ - огибающая должна соответствовать диапазону входной чувствительности.
Канал 2 ("B")
Диапазон частот**2 …12,4 ГГц
Разрешение1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление50 Ом
Чувствительность≤ -20 дБм (диап. 2…18 ГГц); ≤ -15 дБм (диап. 18…22 ГГц)
Максимальное входное напряжение+7 дБм
Защита входа+20 дБм
Связь по входуAC (закрытый вход)
Входной коннекторN тип
** - обеспечивается измерение частоты в диапазоне 500 МГц – 2 ГГц – без нормирования спецификаций.
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Разрешение по частоте9 разрядов (время счета - секунда)
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (2 - host/device)
Напряжение питания~100-242 В; 50 / 60 Гц (40 ВА)
Габаритные размеры (ШхВхГ)270 х 110 х 370 мм
Масса2,5 кг
Артикул:Наименование:Цена:
1. 786008АКИП-5106/1 — частотомерАКИП-5106/1 — частотомер
ПараметрЗначение
Канал 1 ("А")*
Диапазон частот10 Гц – 80 МГц;
60 МГц - 3,2 ГГц
Разрешение1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление1 МОм, 50 Ом
Чувствительность25 мВ (диап.f 25 мВ (диап.f < 3 ГГц);
40 мВ (диап.f > 3ГГц);
50 мВ (диап.f 50…80 МГц)
Максимальное входное напряжение1 Вскз (+13 дБм)
Защита входа
Связь по входуAC (закрытый вход)
Фильтр НЧПодавление в полосе до 100 кГц (отключаемый)
Входной коннекторBNC тип
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, по уровню АМ - огибающая должна соответствовать диапазону входной чувствительности.
Канал 2 ("B")
Диапазон частот**2 …12,4 ГГц
Разрешение1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление50 Ом
Чувствительность≤ -20 дБм (диап. 2…18 ГГц); ≤ -15 дБм (диап. 18…22 ГГц)
Максимальное входное напряжение+7 дБм
Защита входа+20 дБм
Связь по входуAC (закрытый вход)
Входной коннекторN тип
** - обеспечивается измерение частоты в диапазоне 500 МГц – 2 ГГц – без нормирования спецификаций.
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Разрешение по частоте9 разрядов (время счета - секунда)
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (2 - host/device)
Напряжение питания~100-242 В; 50 / 60 Гц (40 ВА)
Габаритные размеры (ШхВхГ)270 х 110 х 370 мм
Масса2,5 кг
525 540 Р
2. 786009АКИП-5106/2 — частотомерАКИП-5106/2 — частотомер
ПараметрЗначение
Канал 1 ("А")*
Диапазон частот10 Гц – 80 МГц;
60 МГц - 3,2 ГГц
Разрешение1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление1 МОм, 50 Ом
Чувствительность25 мВ (диап.f 25 мВ (диап.f < 3 ГГц);
40 мВ (диап.f > 3ГГц);
50 мВ (диап.f 50…80 МГц)
Максимальное входное напряжение1 Вскз (+13 дБм)
Защита входа
Связь по входуAC (закрытый вход)
Фильтр НЧПодавление в полосе до 100 кГц (отключаемый)
Входной коннекторBNC тип
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, по уровню АМ - огибающая должна соответствовать диапазону входной чувствительности.
Канал 2 ("B")
Диапазон частот**2…20 ГГц
Разрешение1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление50 Ом
Чувствительность≤ -20 дБм (диап. 2…18 ГГц); ≤ -15 дБм (диап. 18…22 ГГц)
Максимальное входное напряжение+7 дБм
Защита входа+20 дБм
Связь по входуAC (закрытый вход)
Входной коннекторN тип
** - обеспечивается измерение частоты в диапазоне 500 МГц – 2 ГГц – без нормирования спецификаций.
Внутренний опорный генератор
Погрешность опорного генератора± 1х10-7 (за 1 год)
Частота10 МГц (синус)
Амплитуда1 Вп-п
Общие характеристики
Разрядность индикатораМаксимально 12
Разрешение по частоте9 разрядов (время счета - секунда)
Тип индикатораЦветной графический ЖКИ (QVGA)
ИнтерфейсRS-232C, USB (2 - host/device)
Напряжение питания~100-242 В; 50 / 60 Гц (40 ВА)
Габаритные размеры (ШхВхГ)270 х 110 х 370 мм
Масса2,5 кг
608 380 Р
